电缆型号

MYPT-3.6/6kV

适用范围

本产品适用于额定电压不超过3.6/6kV移动式地面矿山机械的电源连接。

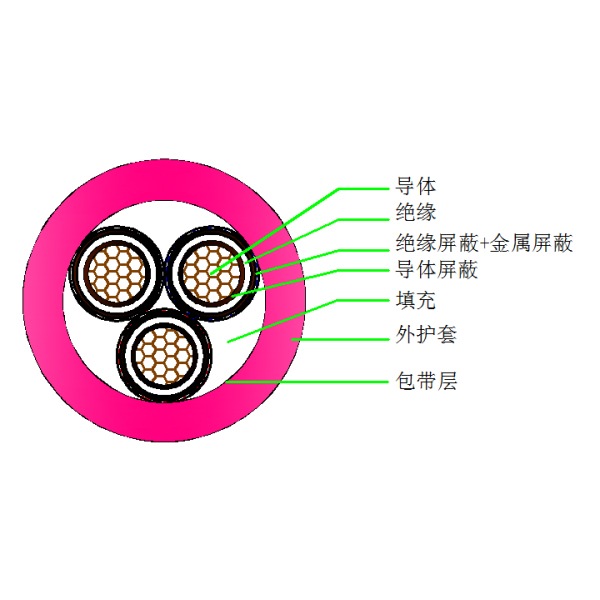

电缆结构

导体

第5类镀锡软铜导体

导体屏蔽

橡胶型半导电内屏蔽

绝缘

动力线芯：三元乙丙橡胶（XJ-30）

绝缘屏蔽

橡胶型半导电外屏蔽+半导电带+金属/纤维编织

填充（可选）

边隙橡皮胶条或玻璃纤维绳

外护套

氯化聚乙烯或其他相当材料的混合物（XH-03）

产品标准

MT 818.7-2009

规格范围

3芯动力主芯：16~150mm²

1芯地线芯：见结构参数表

线芯识别

主芯：●红●白●浅蓝

护套颜色

●红色

技术参数

额定电压（U₀/U）

3.6/6kV

最高系统电压（U_m）

1.1倍的U

温度等级

导体最高运行温度：+75℃

使用环境温度：-20℃~+45℃

电缆敷设温度：不低于0℃（环境温度低于0℃时，应对电缆进行预热）

最小弯曲半径

6D（D为电缆实际外径）

敷设方式

矿山地面敷设或轨道上

成品电压试验

动力线芯：12.5kV/5min

局部放电

1.73U0电压下放电量不大于20pC

产品表面标识

起帆牌    尊龙凯时电缆股份有限公司    型号    电压    规格    日期   米标
