电缆型号

MCP-0.66/1.14kV

适用范围

本产品适用于额定电压不超过0.66/1.14kV采煤机及类似设备的电源连接。

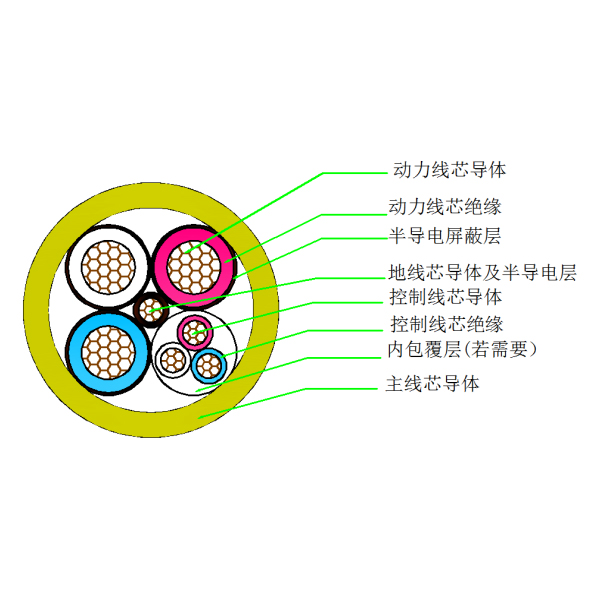

电缆结构

导体

第5种镀锡铜导体

绝缘

动力线芯：三元乙丙橡胶（XJ-30）

绝缘屏蔽：半导电带

地线芯：半导电橡胶（如绕包时为半导电带）

控制线芯：三元乙丙橡胶（XJ-30）

填充（可选）

边隙橡皮胶条或玻璃纤维绳

护套

氯化聚乙烯或其他相当材料的混合物（XH-03）

产品标准

MT 818.2-2009

规格范围

3芯动力主芯：25~150mm²

1芯地线芯：见结构参数表

控制线芯：最小2.5mm²且不小于3芯

线芯识别

主芯：●红●白●浅蓝

地线芯：●黑

控制线芯：分色或印代码

护套颜色

●黄色

技术参数

额定电压（U₀/U）

0.66/1.14kV

最高系统电压（U_m）

1.1倍的U

温度等级

导体最高运行温度：+75℃

使用环境温度：-20℃~+45℃

电缆敷设温度：不低于0℃（环境温度低于0℃时，应对电缆进行预热）

最小弯曲半径

6D（D为电缆实际外径）

敷设方式

煤矿井下电缆的敷设分为平巷或45℃以下井巷、硐室中和立井或45℃以上井巷或钻孔敷设方法。

成品电压试验

动力线芯：3.7kV/5min ，控制线芯：1.5kV/5min

产品表面标识

起帆牌   MA   MIA110283   尊龙凯时电缆股份有限公司    型号    电压    规格    日期   米标
